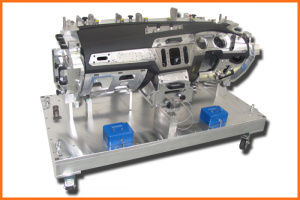

Cubingy

Cubingy představují skupinu měřidel s vyfrézovanou přesnou simulací navazujícího okolí kontrolovaného dílu nebo sestavy. Orientace dílů je zpravidla totožná se skutečnou pozicí ve voze. Zástavba dílu se tak posuzuje zejména vizuálně a funkčně, nicméně cubingy mohou rovněž obsahovat kontrolní místa variabilního měření (digitální odchylkoměry, lasery...). Obvykle bývá více komponentů odejímatelných, tak aby bylo umožněno také měření výrobku na CMM. Základny cubingů mohou být svařence, hliníkové odlitky nebo montované hliníkové sestavy, na jednotlivé tvarové segmenty se používá převážně hliník.

Zobrazit více

door_insert_cub...
frnt_area_psa_a...
front_area_gaze...
img_5897
ip_panel_skoda_...
ip_panel_skoda_...
man_tgs_detail
man_tgx_detail
part_ip_i
small_insert_pa...
small_part_cubi...
upper_grille_sk...
vw_up_rear_door
Kapsa Yeti
Toyota Yaris re...





Zobrazit méně

Kontrolní a upínací přípravky

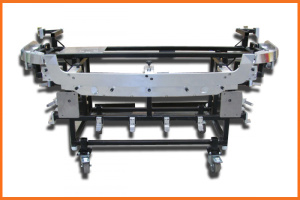

Kontrolní přípravky jsou určeny pro rychlou rozměrovou a tvarovou kontrolu vyráběných dílů. Základem je obvykle hliníková deska s ocelovými prvky pro ustavení dílu nebo sestavy dle RPS systému. Tvarové části jsou vyfrézovány z hliníku nebo speciálních pryskyřičných materiálů (Resin, Ureol, Ebalta...). Přípravky bývají vybaveny prostředky pro atributivní a variabilní měření - rozměrové a poziční kalibry (Go-NoGo), spárové měrky, měrky ořezu, digitální odchylkoměry, laserová čidla atd. Přípravky jsou používány převážně jako procesní měřidla na výrobních linkách.

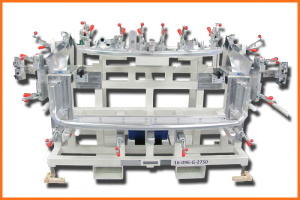

Upínací přípravky slouží k ustavení dílů nebo sestav do pozice dle RPS systému. Metrologická oddělení našich zákazníků je používají pro měření dílů na svých vlastních 3D měřících strojích (CMM).

Zobrazit více

a-pillar_suzuki
b-pillar_audi
cf_metal_part_s...
composit_materi...
frontend_module...
front_bumper_ni...
grille_psa
haltebock1
matador-7p5_809...
plastic_part._s...
radhaus_vw
rear_bumper_vw
rear_bumper_wel...
rear_door_assy_...
singlepart_skod...
single_part_met...
single_part_met...
single_part_met...
single_part_met...
single_part_met...
skoda_welded_as...
suzuki_front_do...
suzuki_rear_doo...
suzuki_style_de...

Zobrazit méně

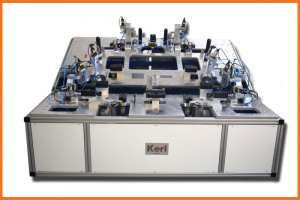

Montážní stanice / jednoúčelové stroje

Montážní stanice se používají pro kompletaci jednotlivých dílů do sestav. V případě potřeby můžou být vybaveny pneumatickými nebo elektrickými prvky. Tato pracoviště mohou být použita v linkách nebo jako samostatná pracoviště. Je možné je vybavit prvky pro kontrolu přítomnosti jednotlivých součástí a montáž může být provedena jako Poka-Yoke. Tedy se sledováním provedení jednotlivých operací a se zamezením nesprávného nebo nefunkčního sestavení dílů.

Zobrazit více

ccb_assembly_ch...
ccb_assembly_ch...
front_bumper_as...
pneumatic_clamp...
rear_bumper_ass...
spoiler_cutting...
switchboard_det...

Zobrazit méně

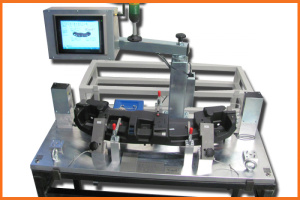

Bezdotykové měření

Laserové kontrolní přípravky používají ke zjištění hodnoty odchylky od nominálu ( CAD dat ) optická čidla.  Přesnost tohoto řešení je stejná nebo lepší než mechanickým dotykem, záleží na typu použitého čidla.  Můžeme jimi dnes nahradit všechna měření ploch a ořezů , která se aplikují  na standardních kontrolních přípravcích s mechanickým měřením.

Zobrazit více

Přípravky dodáváme v provedení s napevno umístěnými čidly nebo systém s manuálním přikládáním čidla na měřené místo. Pevné umístění má výhodu v okamžitém vyhodnocení a neklade žádné nároky na kvalifikaci zaměstnance.
Tyto přípravky mají již velmi blízko k 100% měření všech výrobků s okamžitým sběrem dat, jejich zobrazení a  vyhodnocení v systému kvality zákazníka.  Konkrétní provedení tohoto spojení je projednáno jednotlivě s konkrétním zákazníkem.
Kontrolované znaky nemusí být pouze rozměrové, ale také například hmotnost nebo barva.  Všechna dodávaná čidla jsou kalibrovaná certifikovaným metrologickým ústavem.  Námi vyvinutý software na vyhodnocení měření je dodáván zdarma.


Hlavní výhody tohoto řešení jsou:

  • eliminace lidské chyby při ručním zápisu
  • bezdotykovost ( obzvláště u některých měřících míst na plastových dílech mechanický dotek může působit na díl a zkreslovat měření)
  • urychlení měření
  • elektronický přenos výsledků do nadřazených systémů kvality
  • možnost nastavení zpoždění měření po založení dílu nebo automatická sekvence vícenásobného měření (vhodné pro sledování smrštitelnosti při chladnutí plastových výlisků)

Celkově tedy tedy výrazná úspora nákladů při současném objemnějším a kvalitnějším výstupu měření.

bumper_measurem...
cf_fixed_sensor...
cf_fixed_sensor...
cf_fixed_sensor...
cf_fixed_sensor...
gb_lid_daimler
glove_box_cf_mo...
ip_carrier_cf_m...
leather_thickne...
leather_thickne...
locking_to_mp
luftkanal_cf_mo...
movable_sensor
movable _sensor...
portable_soluti...
raar_door_fixed...
software_screen...

Zobrazit méně

Svařovací přípravky

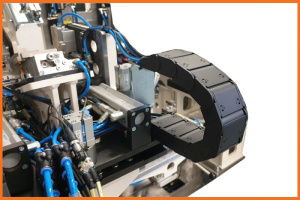

Svařovací přípravky s ručním i s automatizovaným upínáním pro robotické svařování.

Tyto přípravky jsou vhodné pro odporové svařování, tavné svařování a laserové technologie. Naše firma nabízí také dodání včetně programování robotů.

Ostatní

Dle aktuálních kapacit a konkrétních požadavků zákazníka nabízíme samostatně konstrukční práce, 3D  měření  nebo přesnou stojírenskou výrobu dle dodané dokumentace. Vše  v rámci našich technologických možností.
